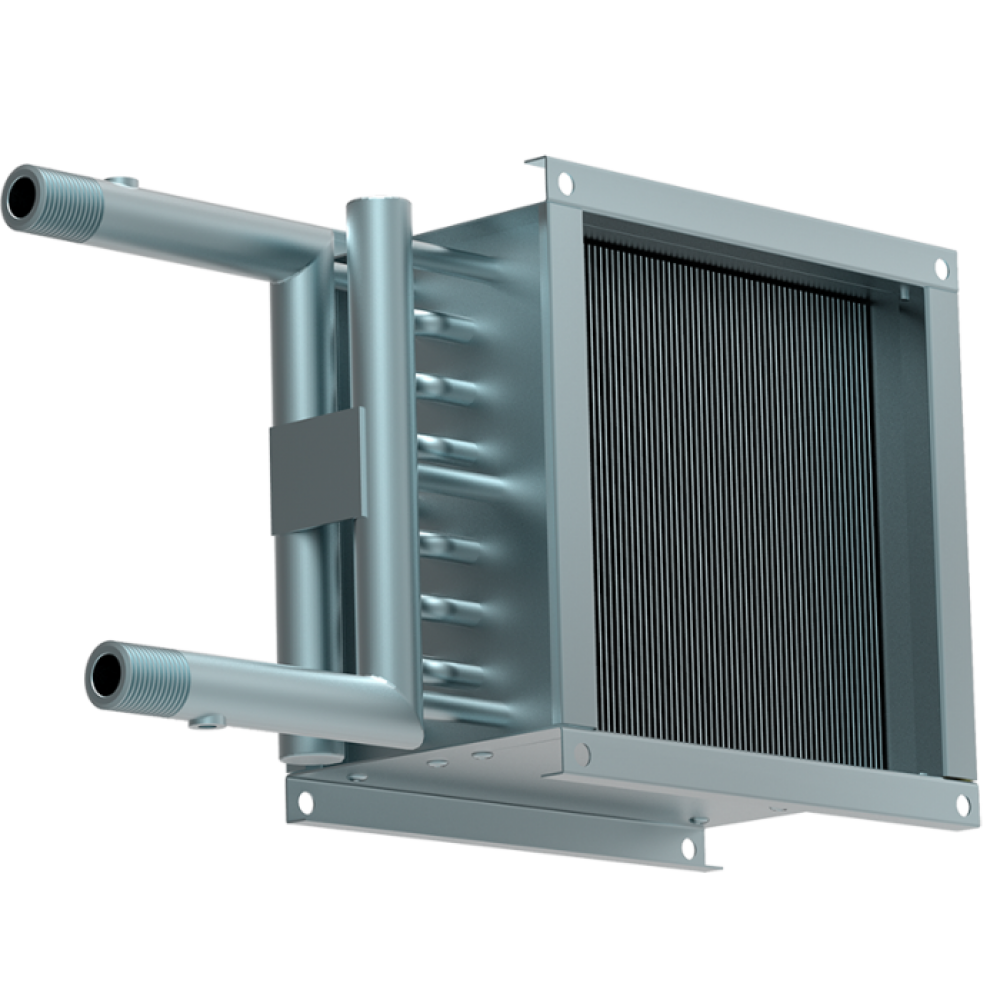

Водяной нагреватель для круглых и квадратных каналов ZWA 400x400-2

Описание

● Корпус изготовлен из оцинкованной стали
● Медно-алюминиевый теплообменник
● Применение шага оребрения 2,1 мм позволяет сущестенно увеличить теплоотдачу
● Теплоноситель: вода или незамерзающие смеси
● Максимальная температура воды 130°С, макси-мально допустимое давление 16 бар
● Открытая сторона труб оснащена защитным экраном
● Для подсоединения к круглым воздуховодам ис-пользуются адаптеры-переходы
● Долгий срок службы нагревателя
● Стандартный типоразмерный ряд

Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.

Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).

Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.



Габаритные размеры



Типоразмер		150х150-2	200х200-3	300х300-2	400х400-2
Размеры, мм	B	150	200	300	400
	H	150	200	300	400
	B1	170	220	320	420
	H1	172	222	322	422
	B2	190	240	340	440
	H2	192	242	342	442
Вес, кг		2,8	4	5,7	8,1



Адаптеры для нагревателей

Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптеры из оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотрены несколько стандартных адаптеров для различных диаметров воздуховодов.

Подбор адаптеров для нагревателей серии ZWA.

Типоразмер нагревателя	150х150-2	200х200-3	300х300-2	400х400-2
Диаметр перехода	100, 125, 160	125, 160, 200	160, 200, 250, 315	250, 315, 350, 400



Схема обвязки



Условные обозначения:

Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — водяной нагреватель;
3 — регулирующий клапан;
4 — циркуляционный насос;
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю;
7 — обратный клапан;
8 — балансировочный вентиль;
9 — водяной фильтр
