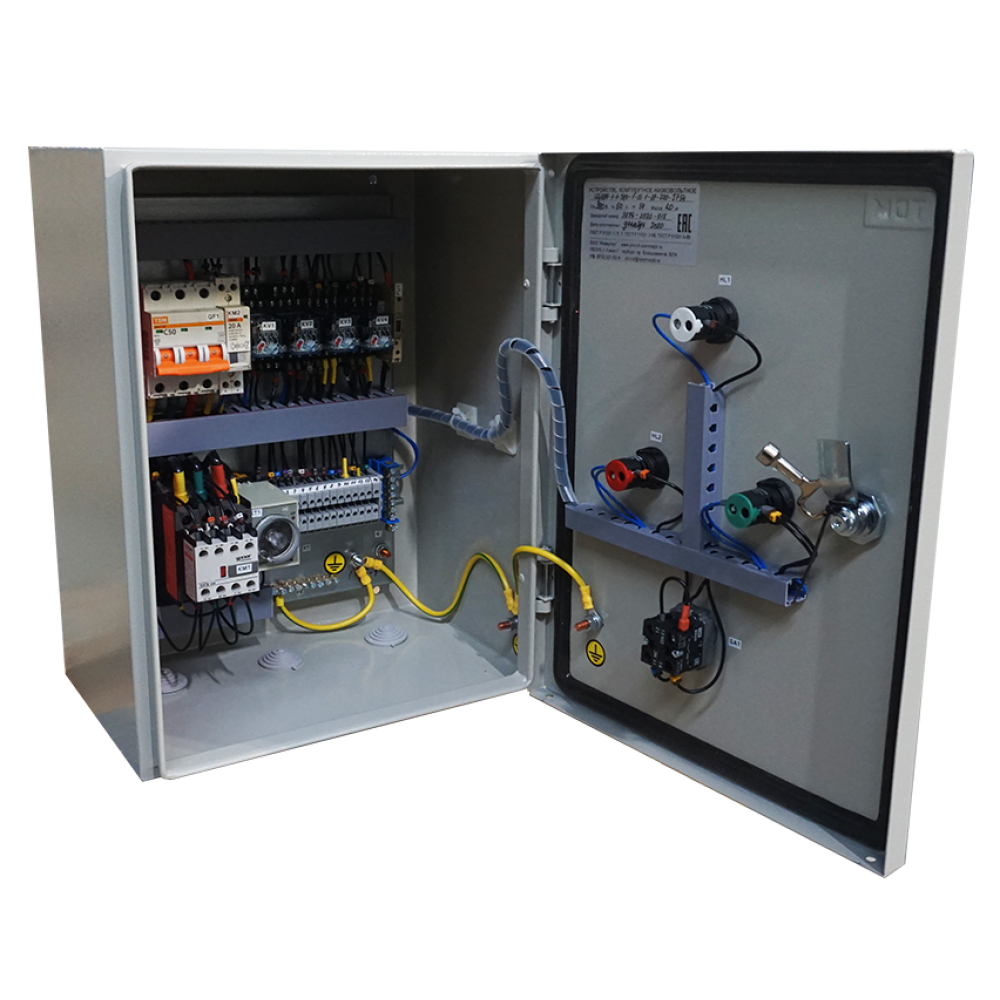

Шкаф управления вентиляцией типа ЩУДУ

Код товара: 2

Запросите консультацию менеджера

Доставка: бесплатно

Основной функционал стандартной комплектации• Защита от короткого замыкания;• Автоматический пуск вентилятора по сигналу "пожар";• Ручной пуск вентилятора переключателем на двери шкафа – тестовый режи.. Полное описание

Описание

Основной функционал стандартной комплектации

• Защита от короткого замыкания;
• Автоматический пуск вентилятора по сигналу "пожар";
• Ручной пуск вентилятора переключателем на двери шкафа – тестовый режим;
• Индикация работы;
• Индикация аварии;
• Внешняя сигнализация - «Работа» «Сухой контакт»;
• Внешняя сигнализация - «Авария» «Сухой контакт».

Расширенные опции

• КН - Контроль питающего напряжения
• КЦ - Контроль целостности кабеля двигателя вентилятора
• КД - Статус работы вентилятора, по датчику давления
• КК - Подключение клапана (ов), до 4х штук в стандартной комплектации, индикация открытия/закрытия клапана (ов)

Условия эксплуатации

Нормальная эксплуатация ЩУДУ обеспечивается при следующих условиях:

· Высота установки над уровнем моря не более 1000 м;
· Температура окружающего воздуха в помещении от +5°С до +35°С;
· Относительная влажность воздуха не более 75% при температуре +15°С и 98% при температуре +25°С;
· Отсутствие непредусмотренных механических нагрузок
· Окружающая среда не взрывоопасная, не содержит агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
· При транспортировании, хранении и установке температура окружающего воздуха от -30°С до +50°С;

Осуществляем разработку щитов управления для запуска вентиляторов дымоудаления и подпора с нестандартными опциями:
•    Запуск двигателя при помощи частотного преобразователя или устройства плавного пуска
•    Количество подключаемых вентиляторов более 1-го
•    Запуск систем по зонам
•    Различные алгоритмы работы
Осуществляем разработку щитов управления клапанов: огнезадерживающих и дымоудаления.

Основные характеристики ЩУДУ

• Щиты изготавливаются в металлических корпусах, степень защиты IP54;
• Размеры щита до 15 кВт: 395х310х220мм;
• Размеры щита от 15 до 30 кВт: 500х400х220мм;
• Размер может изменится в зависимости от выбранных опций.
